一、產品特點、用途和適用范圍
該流量計是我公司新研發的新型氣體渦輪流量計，綜合了流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。結合現代化的加工設備，應用完善有效的工藝手段。生產的流量計結構合理，耐用性好， 重復性好，安裝方便簡潔。我公司為廣大用戶提供高可靠性的產品，研發階段在軸承生產商的配合下，摸透了軸承和結構的可靠性， 表芯采用一體化設計。為您提供一流的產品，一流的可靠性保證。減少您的售后負擔。
1.1 產品特點
1.優質鋁合金渦輪，具有更高的穩流和耐腐蝕作用；
2.專用儀表軸承，摩擦阻力小，密封性好，使用壽命長；
3.計量室與通氣室隔絕，保證了儀表的安全性；
4.智能型流量計集微處理器、溫度、壓力傳感器于一體，直接測量被測氣體的流量、溫 度和壓力， 并自動進行流量跟蹤補償和壓縮因子修正運算，
顯示標準狀態下 （Pb=101.325KPa,Tb=293.15K）的氣體體積累積量，可實時查詢溫度壓力數值；
5.流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達 1.0 級），壓力損失小， 始動流量低，可達 0.6m3/h；
6.儀表具有脈沖信號、模擬信號輸出，以及 RS485 通訊接口，采用專用 MODEM，可通過 電話網絡直接與客戶的遠程集抄系統相連，實現計算機數據的集中采集和實時管理；
7.智能化儀表系數多點非線性修正；
8.內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀；
9.專用液晶顯示屏，讀數直觀方便。智能型流量計可同時顯示標況累積流量、標況瞬時 流量以及介質的溫度、壓力等參數；
10.系統低功耗工作，可采用鋰電池供電，也可外接電源；
11.具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內 部數據可永久性保存；
12.可與 IC 卡預付費系統配套使用，便于貿易結算。
1.2 主要用途
氣體渦輪流量計廣泛用于石油、化工、冶金、航空、科研等部門及工業領域中多種氣體， 如天然氣、城市燃?xì)?、丙烷、丁烷、空氣、氮?dú)獾葰怏w的測量。儀表準確度高、重復性好， 適用于貿易計量及工業過程檢測。智能型流量計集溫度、壓力于一體，在線跟蹤檢測介質溫 度和壓力并進行自動補償、壓縮因子修正運算，具有優良的低壓和高壓計量性能，適用于天 然氣等氣體的精確計量。
二、結構與工作原理
2.1 流量計結構

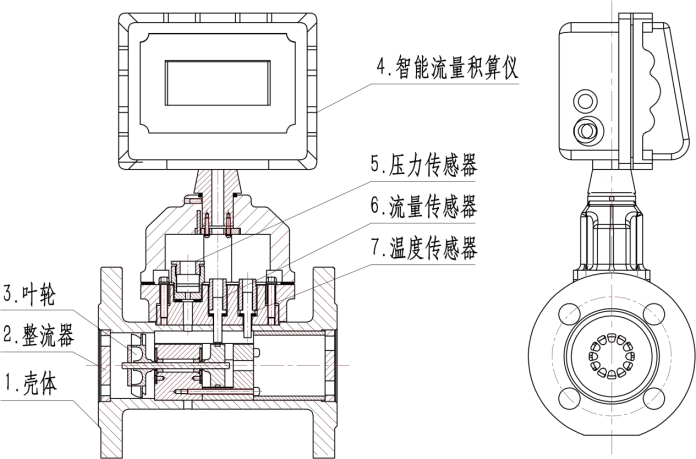

氣體渦輪流量計結構緊湊，主要由殼體、葉輪、傳感器（溫度、壓力、流量）、整流器 和積算儀構成。
1.殼體：本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用 鑄鋁合金、碳鋼或不銹鋼。
2.整流器：強迫流體加速，消除任何可能存在的氣流擾動，即使在非理想的安裝環境下， 也能夠保證高精度。
3.葉輪：用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體中間部位，克服摩擦 力矩和流體阻力矩旋轉。
4.智能流量積算儀：溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶 驅動電路和其它輔助電路組成，并配有外輸信號接口。
5.壓力傳感器：以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期 變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6.流量傳感器：安裝在靠近葉輪后端，可檢測出從同軸轉動的信號輪上發出的頻率信號。
7.溫度傳感器：以 Pt100/pt1000 鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值 與溫度成對應關系。
2.2 工作原理
當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪 葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦 輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感 應原理，利用韋根傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號， 該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于 LCD 屏上。
三、技術性能及選型指南
3.1 執行標準 產品執行 GB/T 18940-2003《封閉管道中氣體流量的測量 渦輪流量計》
3.2 精確度等級 在規定的流量范圍內和工作條件下流量計的精確度等級為 1.0 級和 1.5
3.3 流量計參數
公稱通徑 DN（mm) | 流量范圍 （m3/h) | 始動流量 （m3/h） | 公稱壓力 （MPa） | 始動流量 （m3/h） | 壓力損失 （kPa） | 準確度等級 | 重復性 | 殼體材料 |
25 | 3-55 | 0.5 | 1.6MPa ， 1.6MPa 以 上協議訂貨 | 1 | △ P=ρ/1.2 05×ＰN | 1. 0 1. 5 | 小于基本誤差限絕對值的1/3 | 鑄造鋁合金殼體碳鋼殼體 304 不銹鋼殼體 |
32 | 4-70 | 1 | 2 |
40 | 5-100 | 1 | 3 |
50 | 10-150 | 3 | 5 |
65 | 15-350 | 5 | 7 |
80 | 20-400 | 5 | 10 |
100 | 30-600 | 5 | 15 |
125 | 40-700 | 7 | 20 |
150 | 40-1200 | 20 | 30 |
200 | 100-2500 | 50 | 40 |
250 | 200-4000 | 100 | 60 |
300 | 300-6000 | 200 | 100 |
3.4 標準狀態條件 P=101.325KPa，T=293.15K
3.5使用環境條件 環境溫度：-30℃～+65℃ 相對濕度：5%～95% 介質溫度：-20℃～+80℃ 大氣壓力：86KPa～106KPa
以上就是淄博沃森對氣體渦輪流量計安裝使用說明的介紹，希望可以幫助到大家，若還有關產品的相關問題，可以撥打頁面的咨詢電話，本公司竭誠為您服務！
